PTT

  • 2500
PTT

  • CNC-Achsen

  • X Längslauf
  • Y Hubweg
  • Z Katzfahren
  • W Hub-Bohrung

  • Bohrleistung

  • Max. Bohrhub W+Z
  • Bohrleistung

  • Fräsleistung

  • Spiralgewindeschneiden
  • Gewindeschneiden
  • Fräsen

  • Spindelgerät

  • Drehzahl
  • Aufnahme
  • Leistung
  • Drehmoment

  • Automatischer Drehtisch

  • Max. Durchmesser in Rotation
  • Tischgröße
  • Max. Wechselbelastung

  • Kippachse

  • Max. Vorschub
  • Max. Reichweite

  • Drehachse

  • Max. Vorschub

  • Grundrissabmessungen

  • Gesamtgewicht
  • Grundfläche (BxL)
  • Gesamtgewicht GDATC
  • 2500
  • 2500 mm
  • 1200 mm
  • 800 mm
  • 1700 mm
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M32
  • 400 cm3/min
  • 0-4500 rpm
  • ISO 50 DIN 69871A
  • 15/22 kW
  • 191/287 NM
  • 2200 mm
  • ø1300 mm
  • 2.500/5.000 kg
  • 2 rpm
  • 145º (-100-+45)
  • 5 rpm
  • 39 Ton
  • 7800x8500 mm
  • 45 Ton

CNC-Achsen
  • 2500
  • X Längslauf
  • 2500 mm
  • Y Hubweg
  • 1200 mm
  • Z Katzfahren
  • 800 mm
  • W Hub-Bohrung
  • 1700 mm

Bohrleistung
  • 2500
  • Max. Bohrhub W+Z
  • 1700+800 mm
  • Bohrleistung
  • ø5-40 mm

Fräsleistung
  • 2500
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M32
  • Fräsen
  • 400 cm3/min

Spindelgerät
  • 2500
  • Drehzahl
  • 0-4500 rpm
  • Aufnahme
  • ISO 50 DIN 69871A
  • Leistung
  • 15/22 kW
  • Drehmoment
  • 191/287 NM

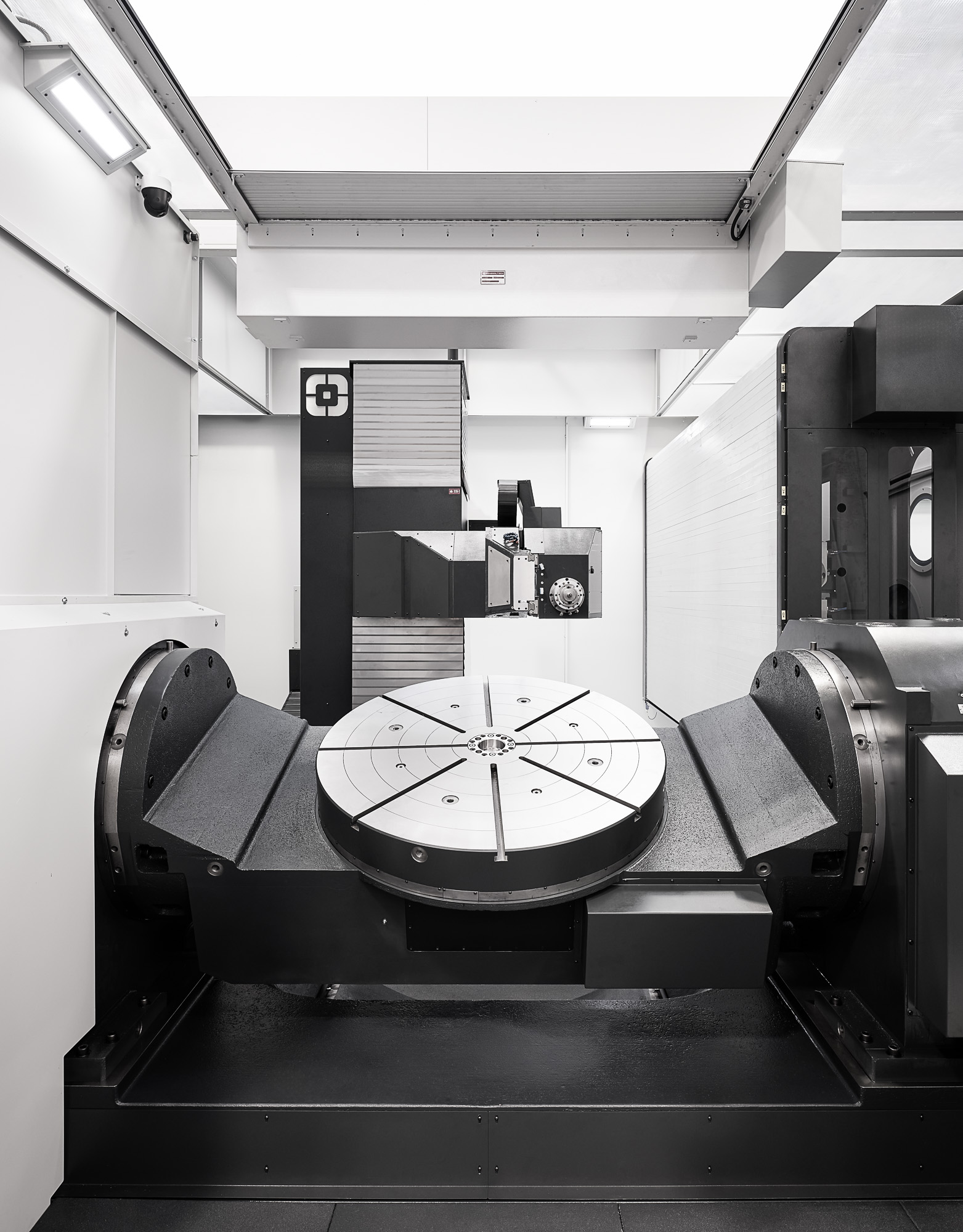

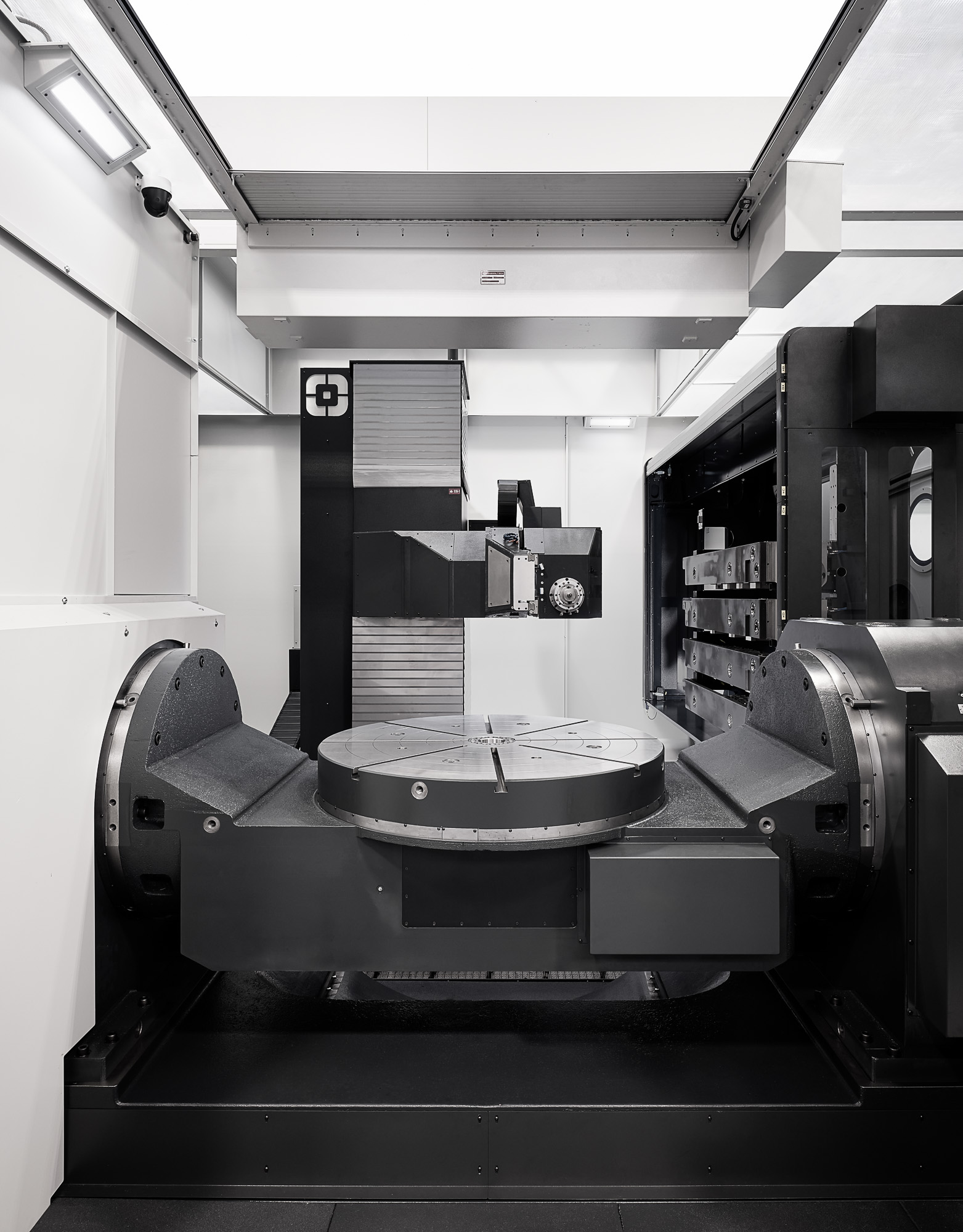

Automatischer Drehtisch
  • 2500
  • Max. Durchmesser in Rotation
  • 2200 mm
  • Tischgröße
  • ø1300 mm
  • Max. Wechselbelastung
  • 2.500/5.000 kg

Kippachse
  • 2500
  • Max. Vorschub
  • 2 rpm
  • Max. Reichweite
  • 145º (-100-+45)

Drehachse
  • 2500
  • Max. Vorschub
  • 5 rpm

Grundrissabmessungen
  • 2500
  • Gesamtgewicht
  • 39 Ton
  • Grundfläche (BxL)
  • 7800x8500 mm
  • Gesamtgewicht GDATC
  • 45 Ton
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)

Standardausstattung

  • CNC FAGOR 8065
  • Elektronisches Handrad
  • Digitale Antriebe
  • Doppeltes Stickstoff-Gegengewicht
  • Absolute Linearencoder in den Achsen X, Y und Z
  • Absolute Winkelencoder in den Achsen A und B
  • Automatischer Späneförderer
  • Kinematik / RTCP
  • Rigides Gewindeschneiden
  • Schneller Wechsel zwischen Bohren/Fräsen
  • Kühlmitteltank mit automatischer Filterung
  • Carter-Tauchpumpe für Ölumlauf
  • Hochdruckpumpe 80 bar, 100 l/min
  • Teleskopabdeckungen in allen Achsen (außer Bohrachse)
  • Komplette Abdeckung mit Türen, Verbundglas Fenster und Acryldecke
  • Linearrollenführungen
  • Neigbarer Tisch -100º/+45º

Optionale Ausstattung

  • CNC HEIDENHAIN TNC 640
  • CNC SIEMENS SINUMERIK ONE
  • WISE-Software-System
  • ATC für bis zu 120 Werkzeuge (bis zu 600 mm Werkzeuglänge)
  • ATC Gun drill für bis zu 5 Werkzeuge
  • Tisch mit Nullspannungssystem
  • Automatischer Vorhang an der Lade-/Entladetür
  • Klimaanlage für den Schaltschrank
  • Y-Achse = 1500 mm
  • W-Achse = 2100 mm
  • Öl-Mischsammler

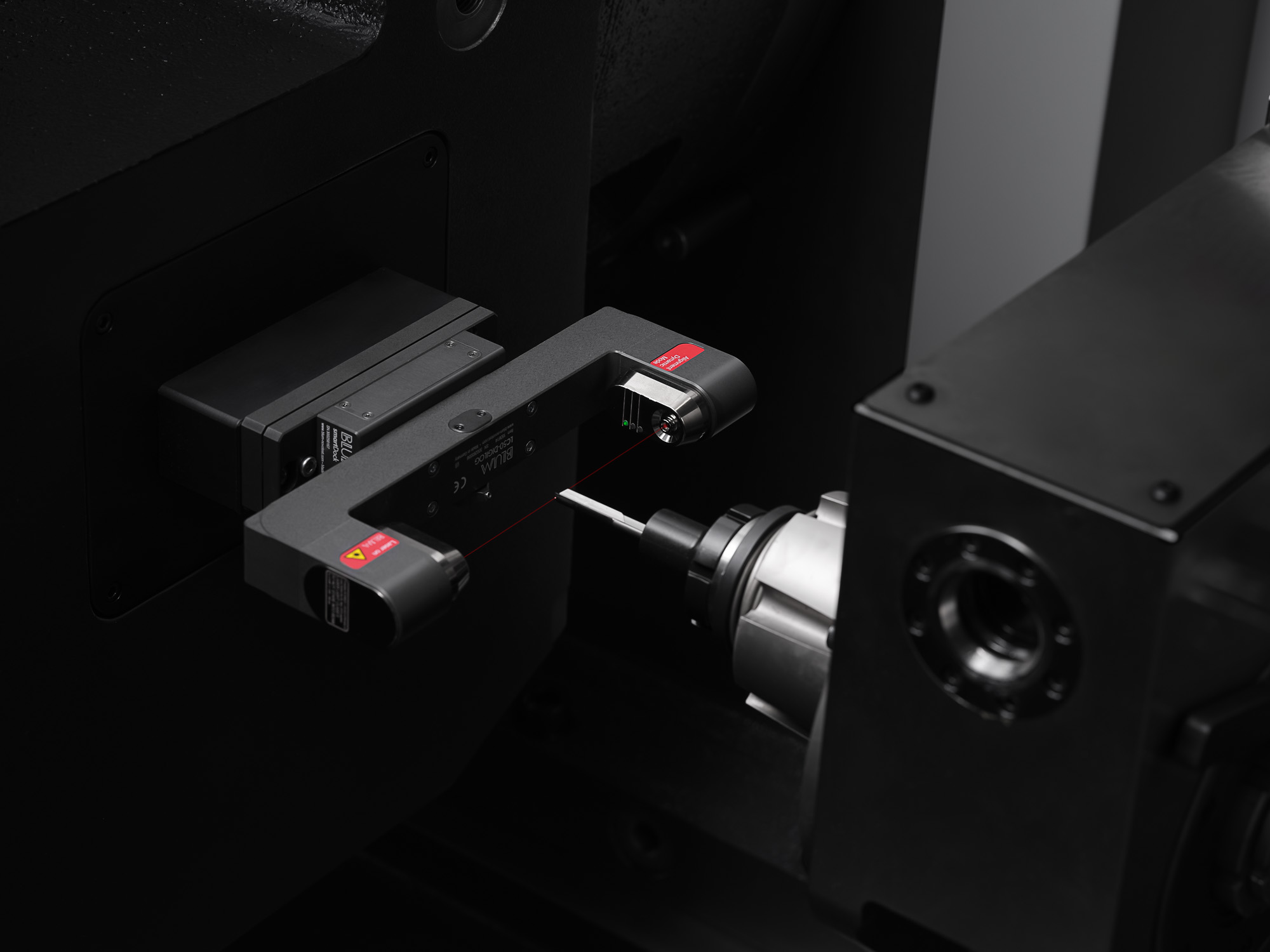

  • Elektronische Tastsensor- und Werkzeugvoreinstellungslasersystem
  • Spindelgetriebe
  • Tauchkühler für Öl/Emulsion
  • Pack-Konnektivität i4.0
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)
