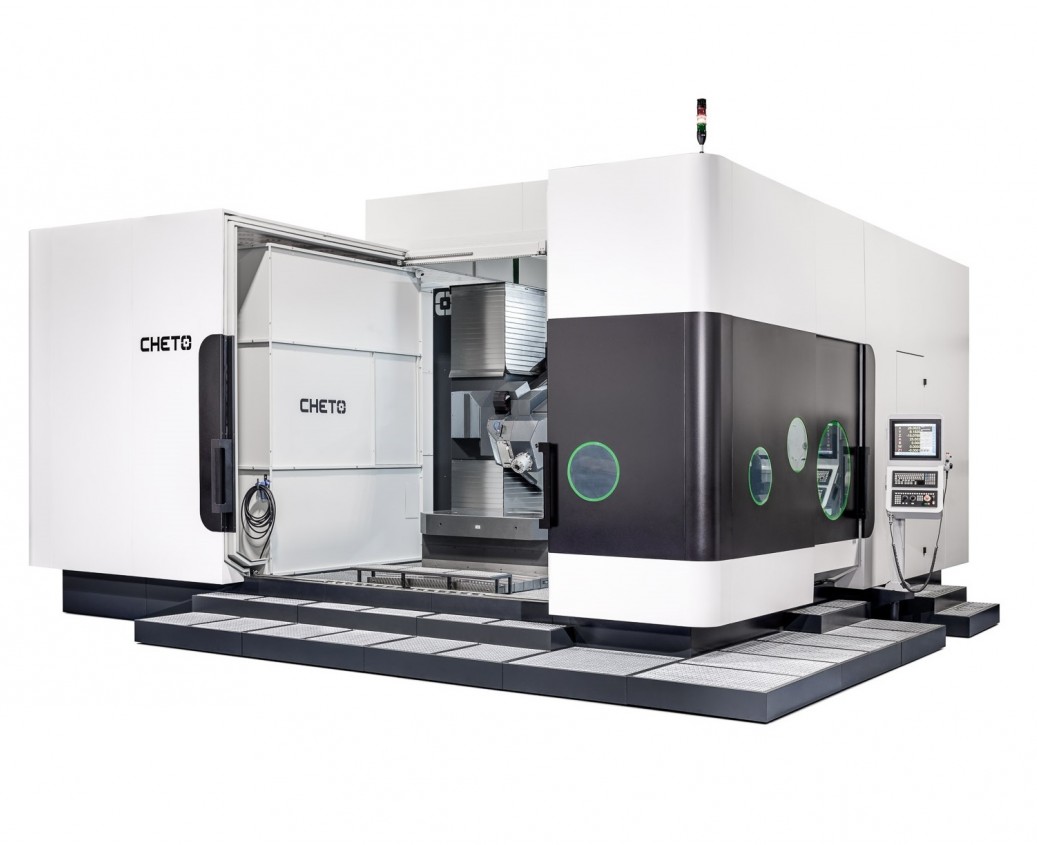

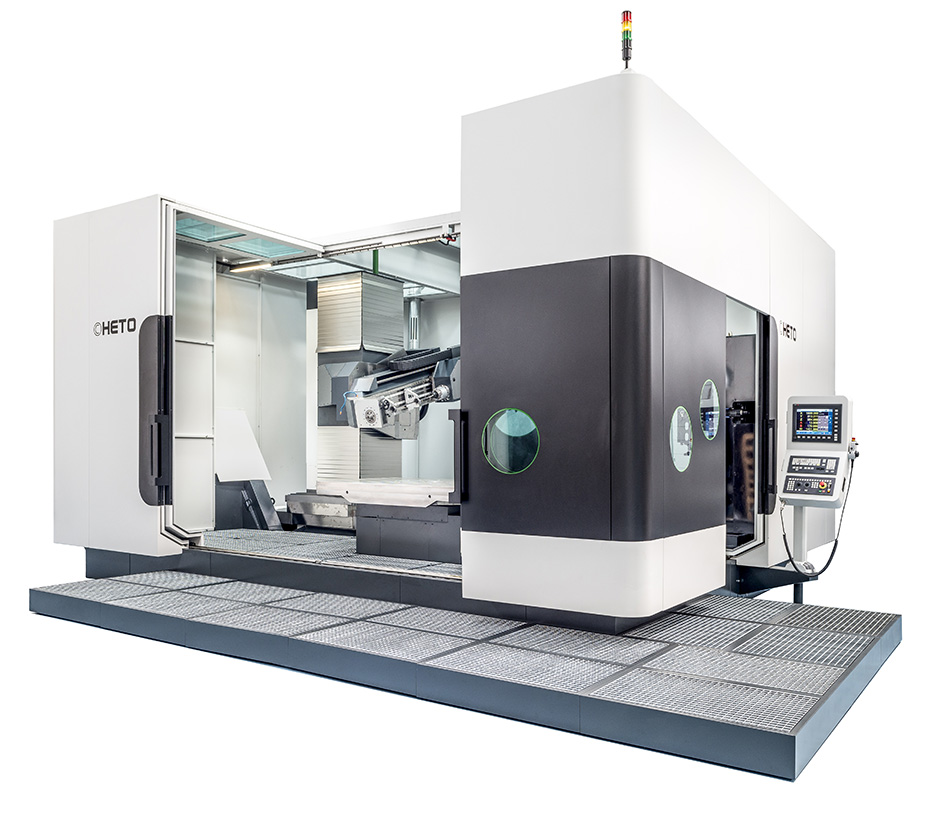

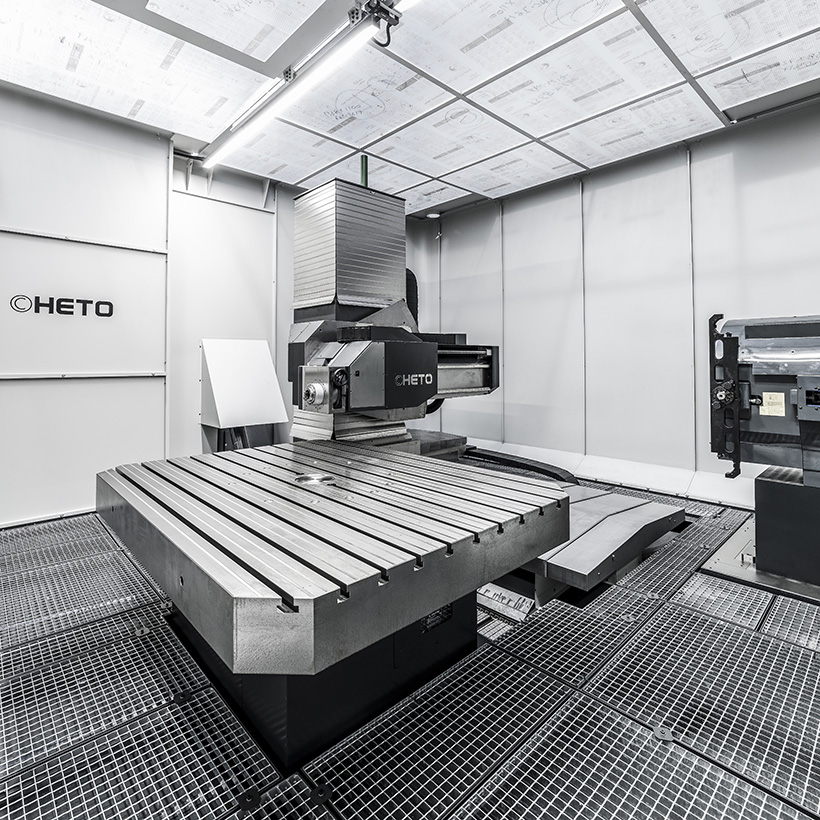

IXN
  • CNC-Achsen

  • X Längslauf
  • Y Hubweg
  • Z Katzfahren
  • W Hub-Bohrung
  • B Tischdrehung
  • A Kipp-Drehung
  • Bohrleistung

  • Max. Bohrhub W+Z
  • Bohrleistung
  • Fräsleistung

  • Spiralgewindeschneiden
  • Gewindeschneiden
  • Fräsen
  • Spindelgerät

  • Drehzahl
  • Aufnahme
  • Leistung
  • Drehmoment
  • Automatischer Drehtisch

  • Tischgröße
  • Positionierungsart
  • Max. Wechselbelastung
  • Grundrissabmessungen

  • Gesamtgewicht
  • Grundfläche (BxL)
  • Gesamtgewicht GDATC
  • 1000
  • 1000 mm
  • 1000 mm
  • 800 mm
  • 1700 mm
  • 360º
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M30
  • 300 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 15/25 kW
  • 134/223 Nm
  • 1300x1300 mm
  • 0.001º
  • 10 Ton
  • 29 Ton
  • 7140x5760 mm
  • -
  • 2000
  • 2000 mm
  • 1200 mm
  • 800 mm
  • 1700 mm
  • 360º
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M32
  • 400 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 20/30 kW
  • 178/267 Nm
  • 1600x1300 mm
  • 0.001º
  • 20 Ton
  • 34 Ton
  • 8690x6160 mm
  • 44 Ton
  • 3000
  • 3000 mm
  • 1200 mm
  • 800 mm
  • 1700 mm
  • 360º
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M34
  • 500 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 24/38 kW
  • 214/338 Nm
  • 1800x1800 mm
  • 0.001º
  • 30 Ton
  • 39 Ton
  • 9520x7410 mm
  • 52 Ton

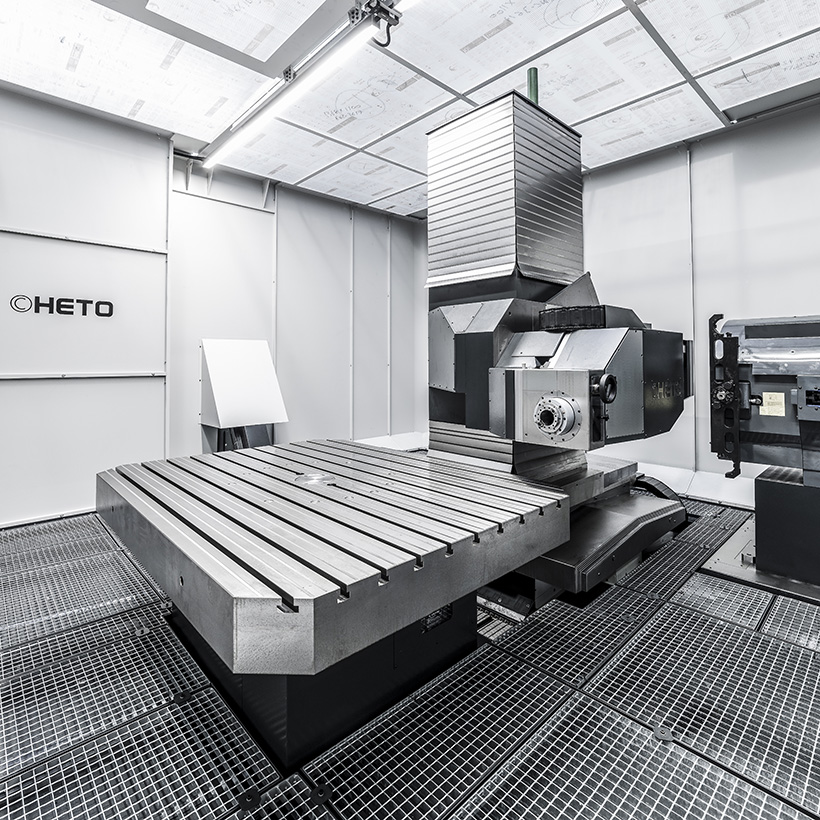

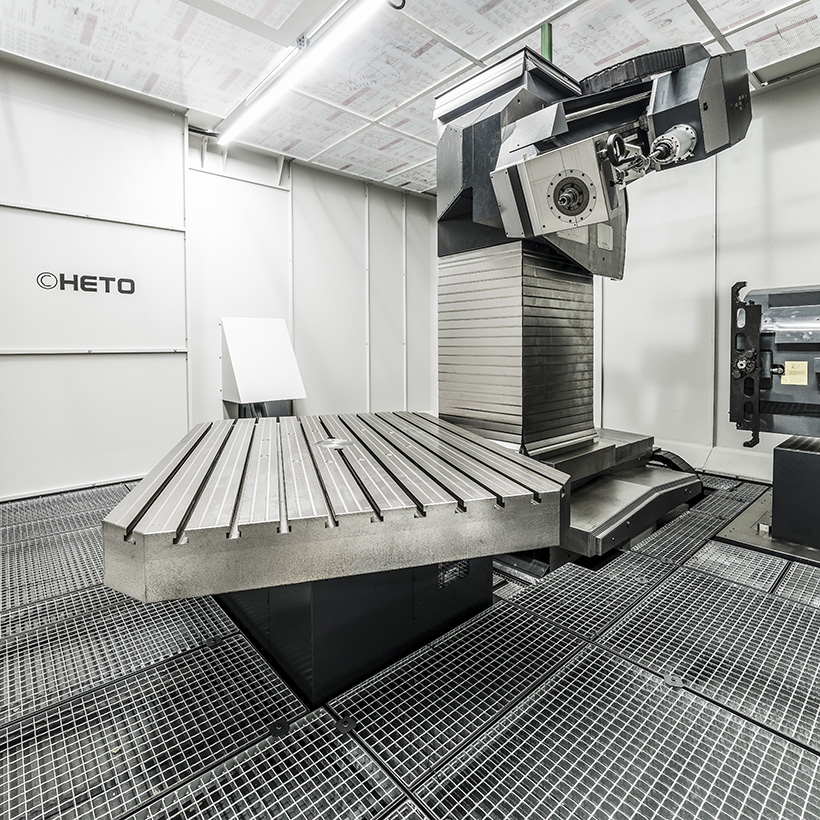

CNC-Achsen

  • 1000
  • X Längslauf
  • 1000 mm
  • Y Hubweg
  • 1000 mm
  • Z Katzfahren
  • 800 mm
  • W Hub-Bohrung
  • 1700 mm
  • B Tischdrehung
  • 360º
  • A Kipp-Drehung
  • +35º/-25º
  • 2000
  • X Längslauf
  • 2000 mm
  • Y Hubweg
  • 1200 mm
  • Z Katzfahren
  • 800 mm
  • W Hub-Bohrung
  • 1700 mm
  • B Tischdrehung
  • 360º
  • A Kipp-Drehung
  • +35º/-25º
  • 3000
  • X Längslauf
  • 3000 mm
  • Y Hubweg
  • 1200 mm
  • Z Katzfahren
  • 800 mm
  • W Hub-Bohrung
  • 1700 mm
  • B Tischdrehung
  • 360º
  • A Kipp-Drehung
  • +35º/-25º

Bohrleistung

  • 1000
  • Max. Bohrhub W+Z
  • 1700+800 mm
  • Bohrleistung
  • ø5-40 mm
  • 2000
  • Max. Bohrhub W+Z
  • 1700+800 mm
  • Bohrleistung
  • ø5-40 mm
  • 3000
  • Max. Bohrhub W+Z
  • 1700+800 mm
  • Bohrleistung
  • ø5-40 mm

Fräsleistung

  • 1000
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M30
  • Fräsen
  • 300 cm3/min
  • 2000
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M32
  • Fräsen
  • 400 cm3/min
  • 3000
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M34
  • Fräsen
  • 500 cm3/min

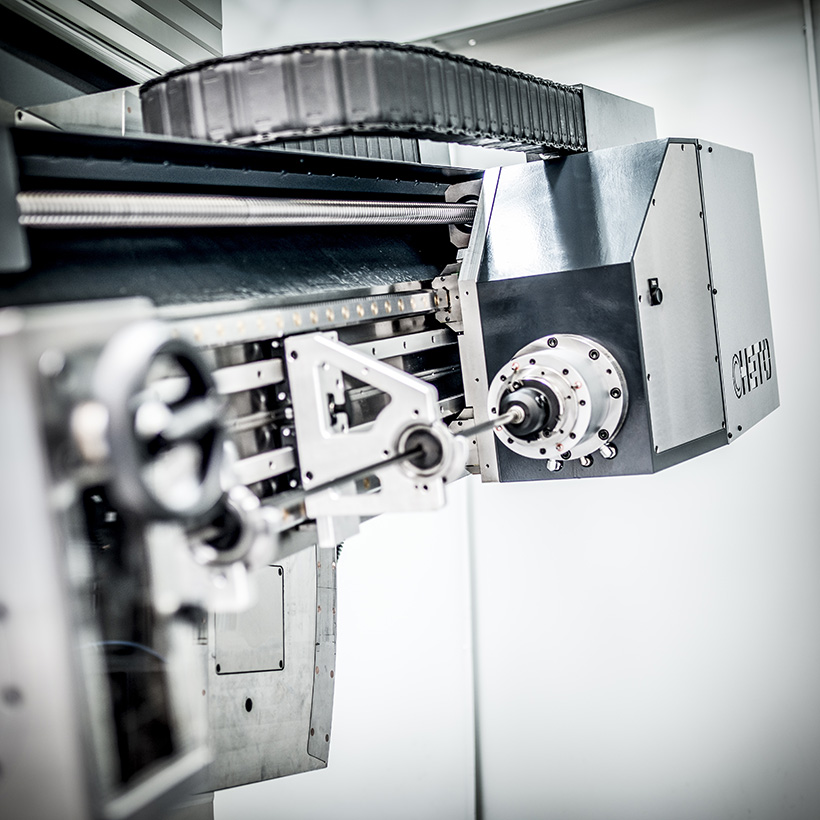

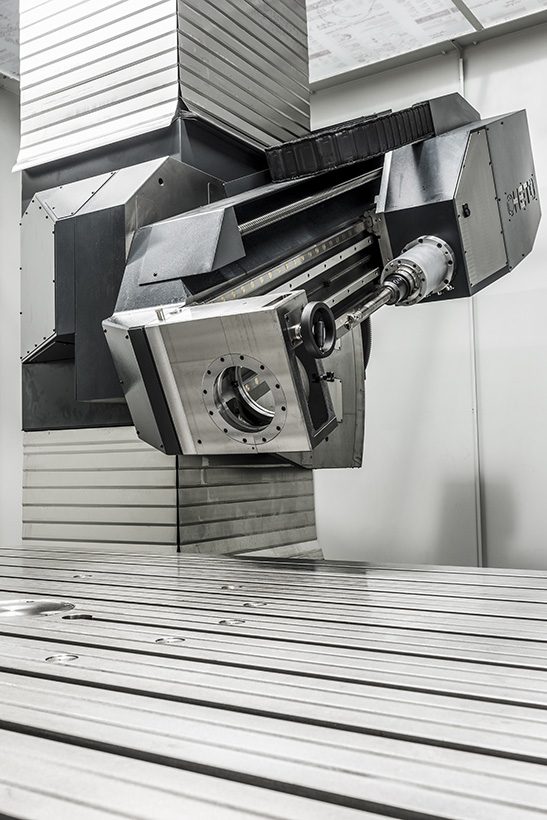

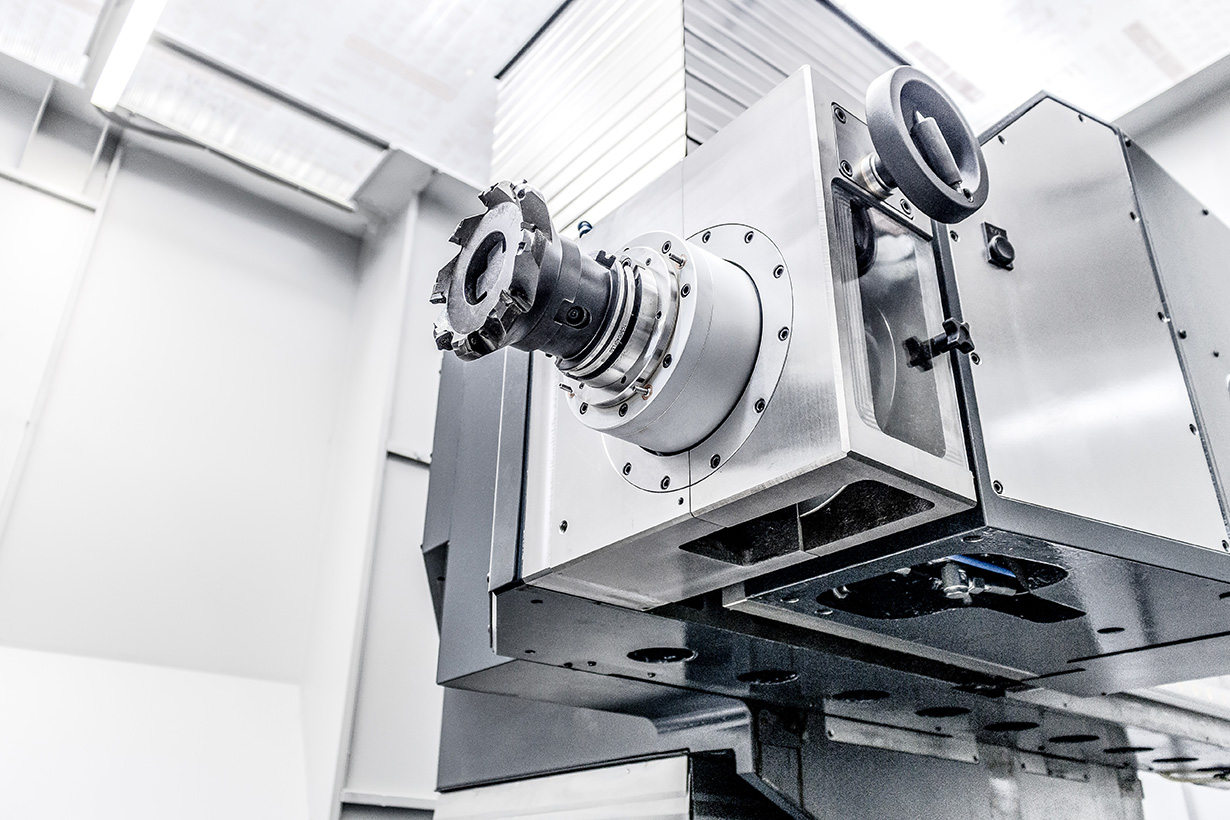

Spindelgerät

  • 1000
  • Drehzahl
  • 0-6000 rpm
  • Aufnahme
  • ISO 50 DIN 69871
  • Leistung
  • 15/25 kW
  • Drehmoment
  • 134/223 Nm
  • 2000
  • Drehzahl
  • 0-6000 rpm
  • Aufnahme
  • ISO 50 DIN 69871
  • Leistung
  • 20/30 kW
  • Drehmoment
  • 178/267 Nm
  • 3000
  • Drehzahl
  • 0-6000 rpm
  • Aufnahme
  • ISO 50 DIN 69871
  • Leistung
  • 24/38 kW
  • Drehmoment
  • 214/338 Nm

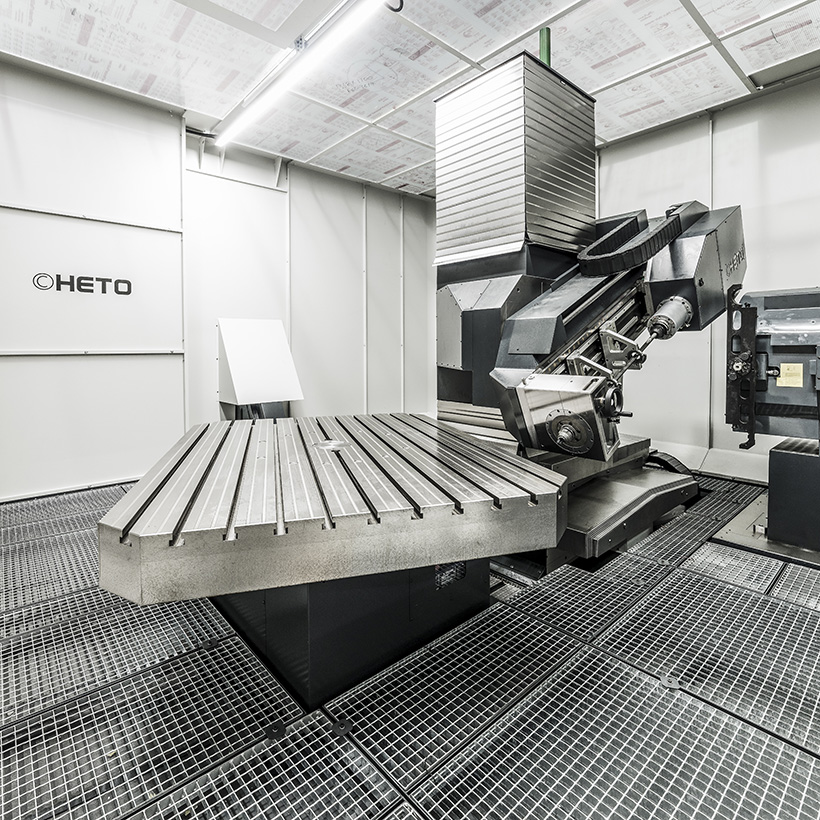

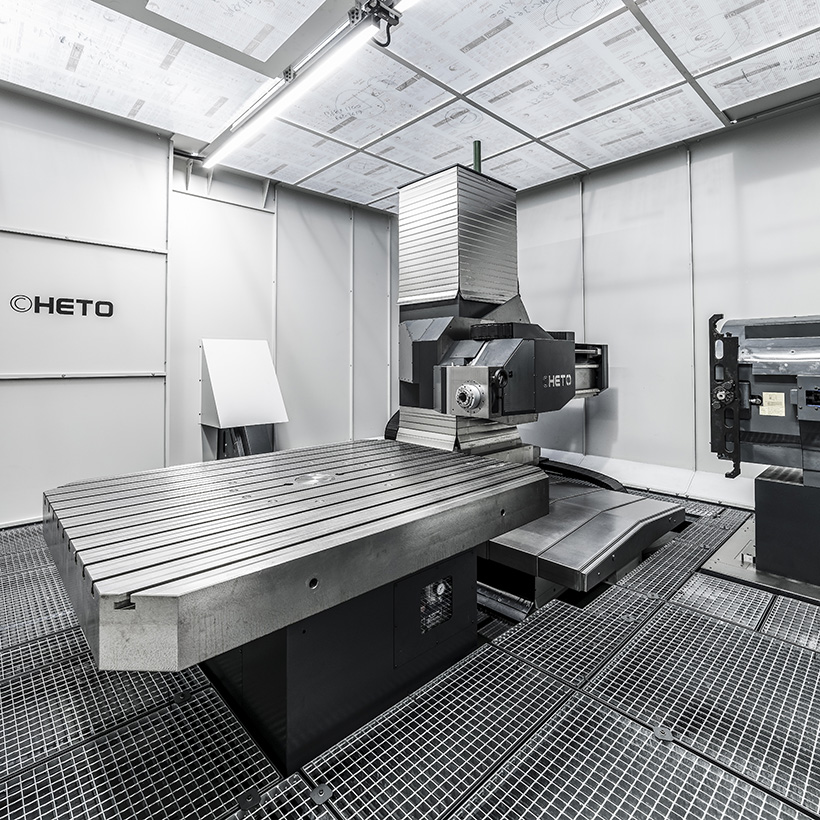

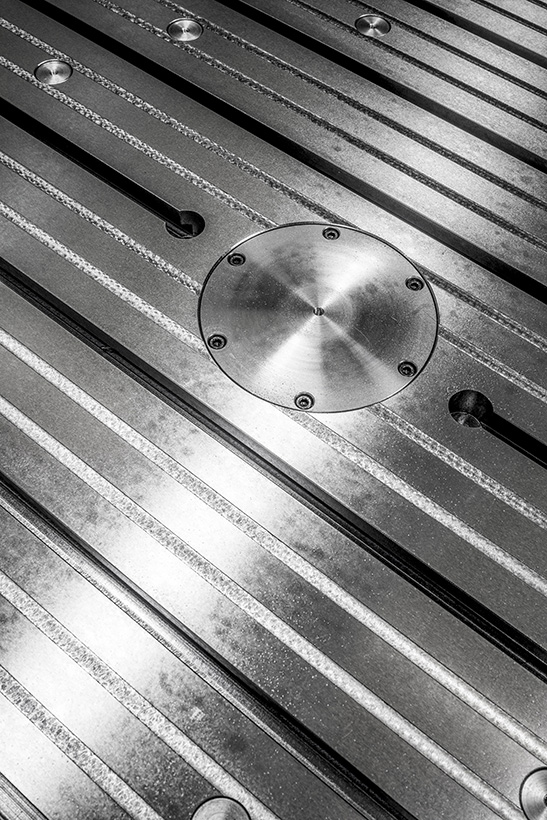

Automatischer Drehtisch

  • 1000
  • Tischgröße
  • 1300x1300 mm
  • Positionierungsart
  • 0.001º
  • Max. Wechselbelastung
  • 10 Ton
  • 2000
  • Tischgröße
  • 1600x1300 mm
  • Positionierungsart
  • 0.001º
  • Max. Wechselbelastung
  • 20 Ton
  • 3000
  • Tischgröße
  • 1800x1800 mm
  • Positionierungsart
  • 0.001º
  • Max. Wechselbelastung
  • 30 Ton

Grundrissabmessungen

  • 1000
  • Gesamtgewicht
  • 29 Ton
  • Grundfläche (BxL)
  • 7140x5760 mm
  • Gesamtgewicht GDATC
  • -
  • 2000
  • Gesamtgewicht
  • 34 Ton
  • Grundfläche (BxL)
  • 8690x6160 mm
  • Gesamtgewicht GDATC
  • 44 Ton
  • 3000
  • Gesamtgewicht
  • 39 Ton
  • Grundfläche (BxL)
  • 9520x7410 mm
  • Gesamtgewicht GDATC
  • 52 Ton
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)

Standardausstattung

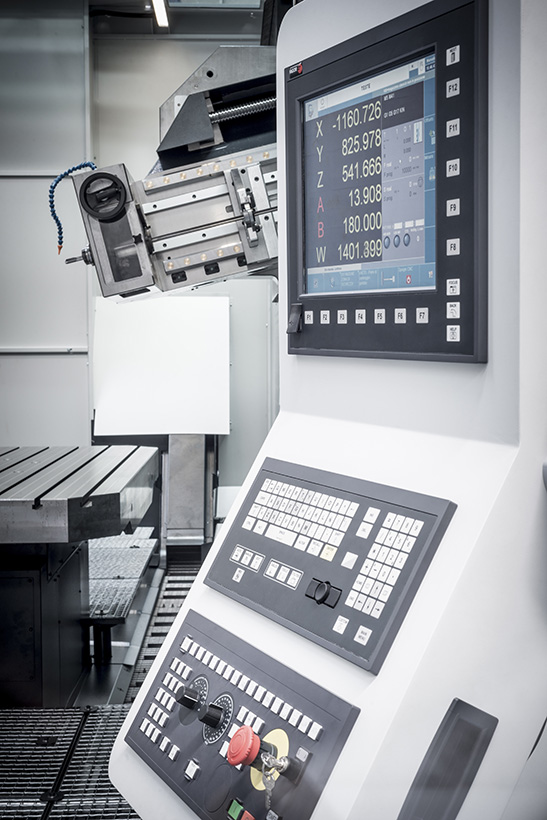

  • CNC HEIDENHAIN TNC 640
  • Elektronisches Handrad
  • Digitale Antriebe
  • Doppelter Gewichtsausgleich
  • Lineare absolute Messsysteme in X, Y- und Z-Achse
  • Winkeldrehgeber absolute Messsysteme (Achsen A und B)

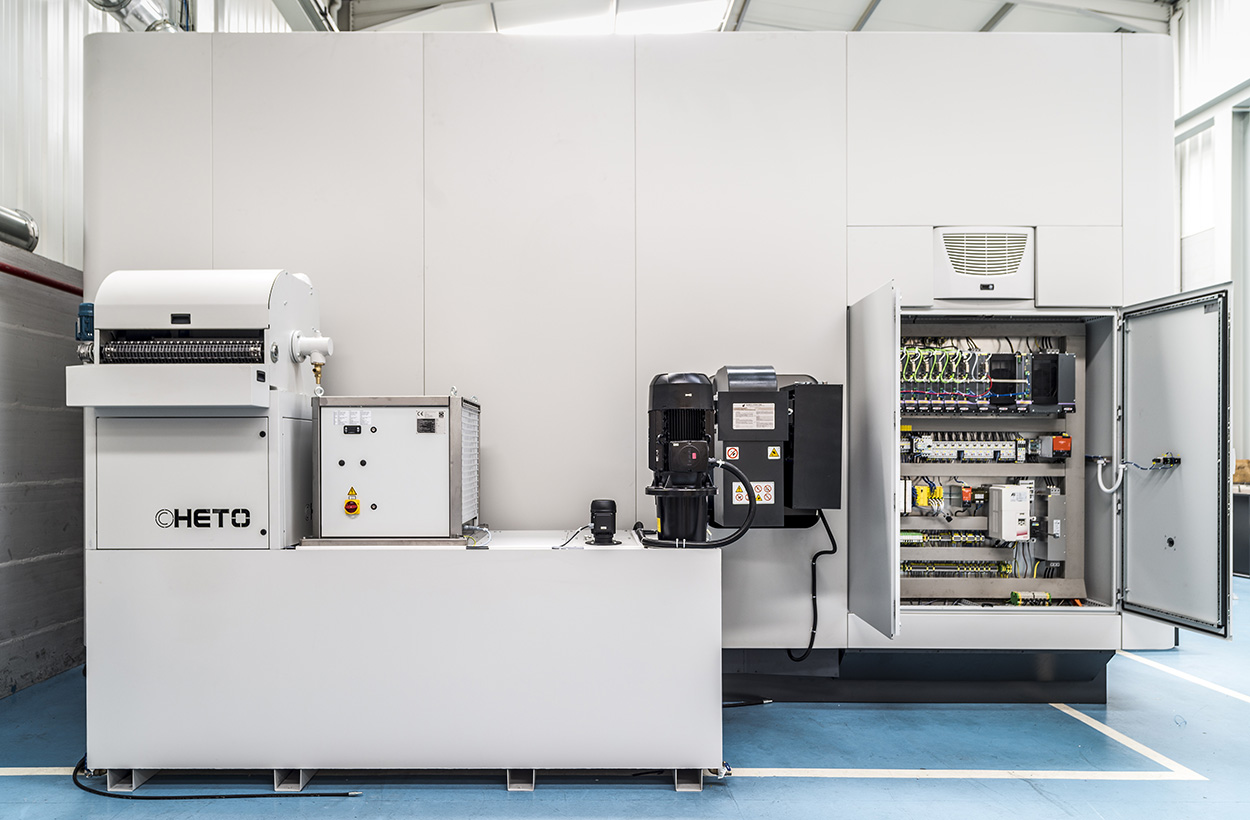

  • Automatischer Späneförderer
  • Kinematik / RTCP
  • Gewindeschneiden ohne Ausgleichsfutter

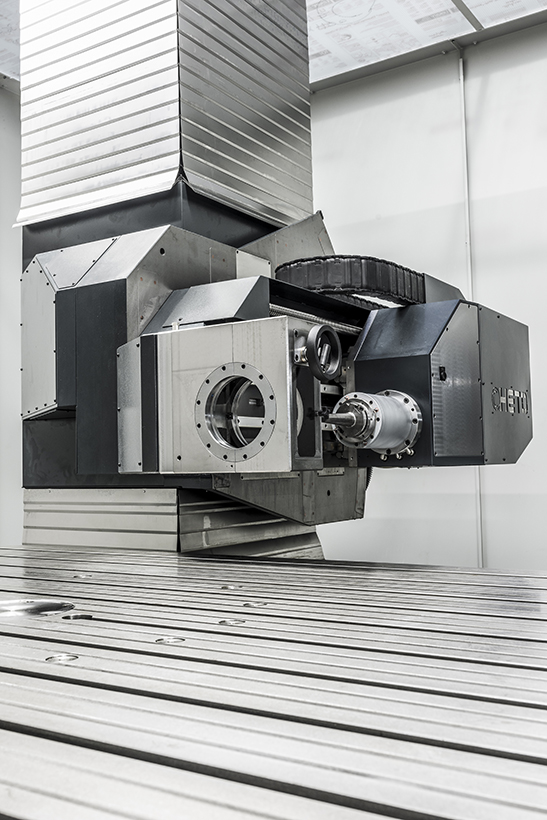

  • Schneller Wechsel zwischen Bohren/Fräsen
  • Kühlmitteltank mit automatischer Filterung
  • Carter-Tauchpumpe für Ölumlauf
  • Hochdruckpumpe bis 80 bar, 100 l/min
  • Teleskopschutz an allen Achsen (außer Bohrachse)
  • Komplette Abdeckung mit Türen, Verbundglas Fenster und Acryldecke

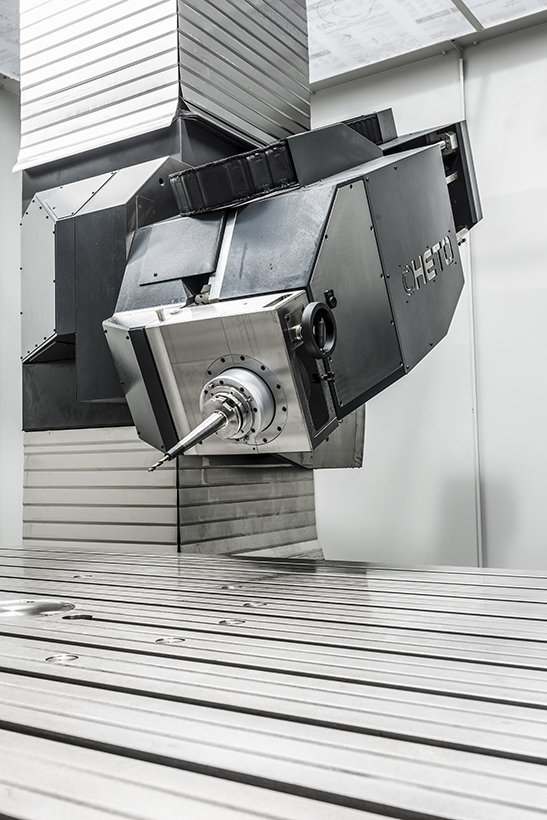

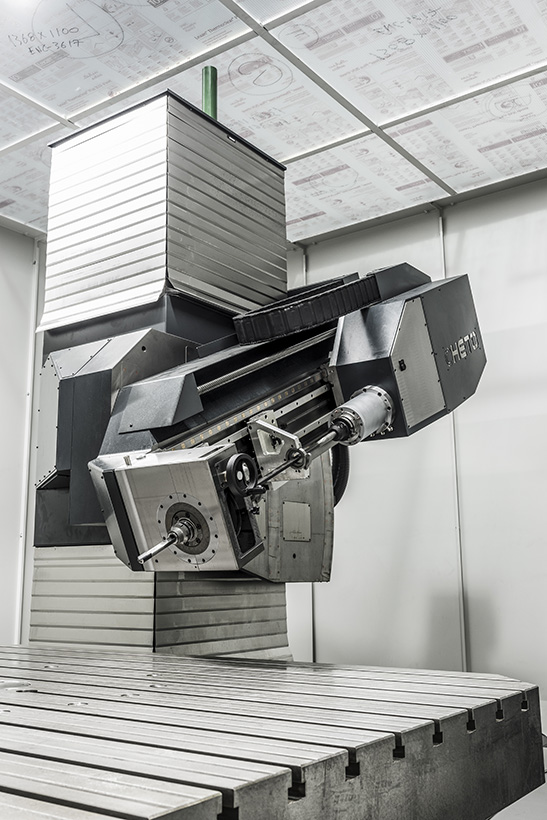

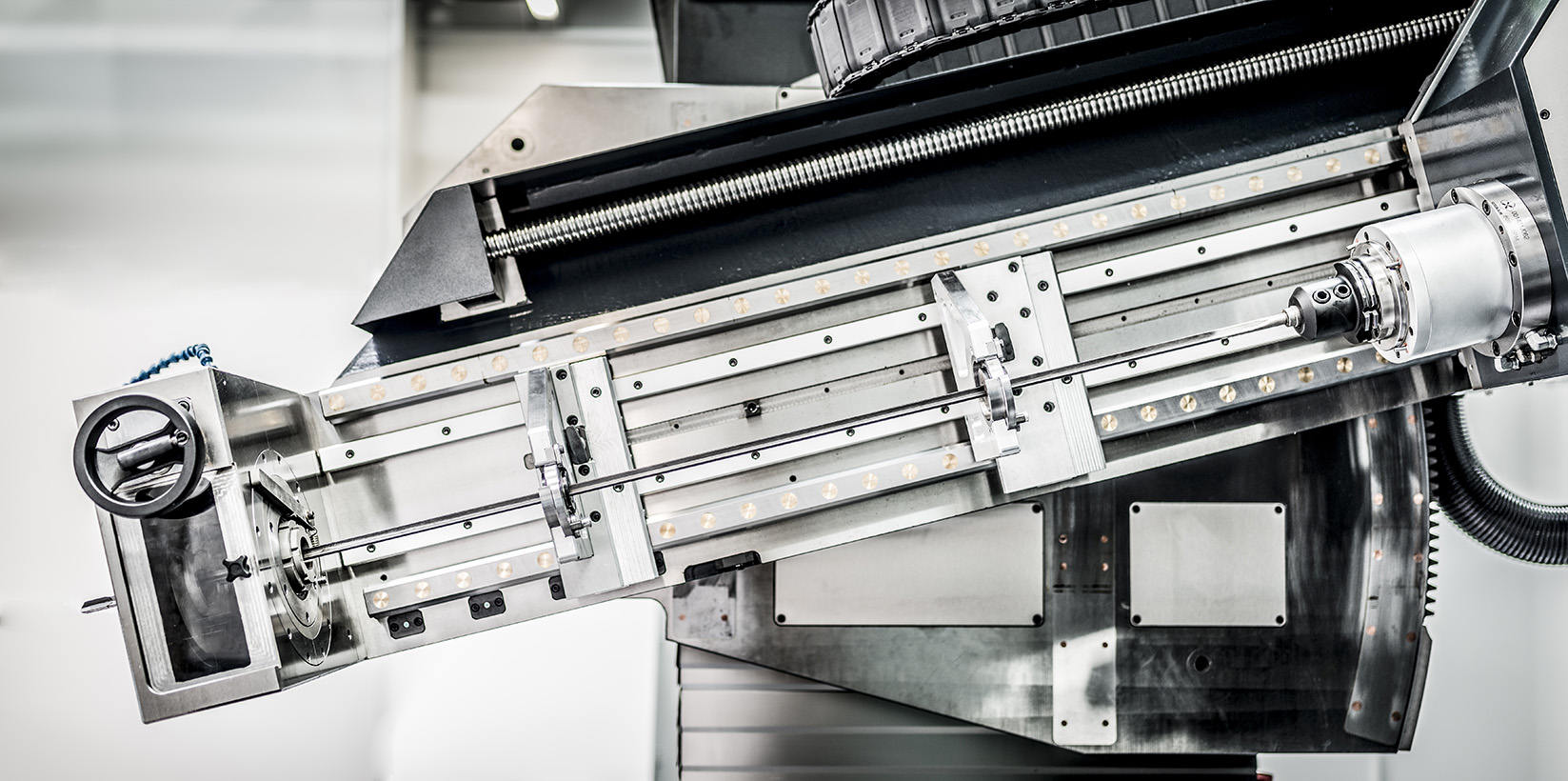

  • Spindelneigung +35º/-25º

Optionale Ausstattung

  • CNC FAGOR 8065
  • CNC SIEMENS SINUMERIK ONE

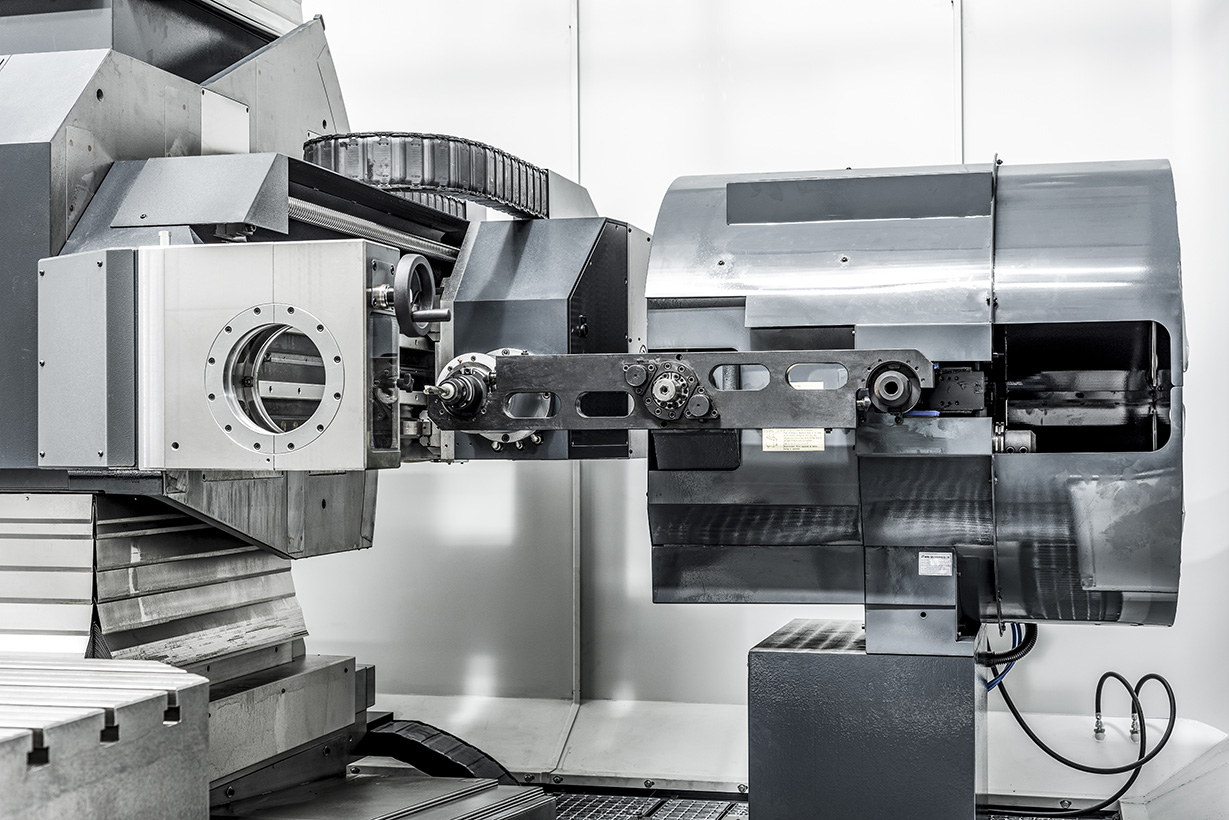

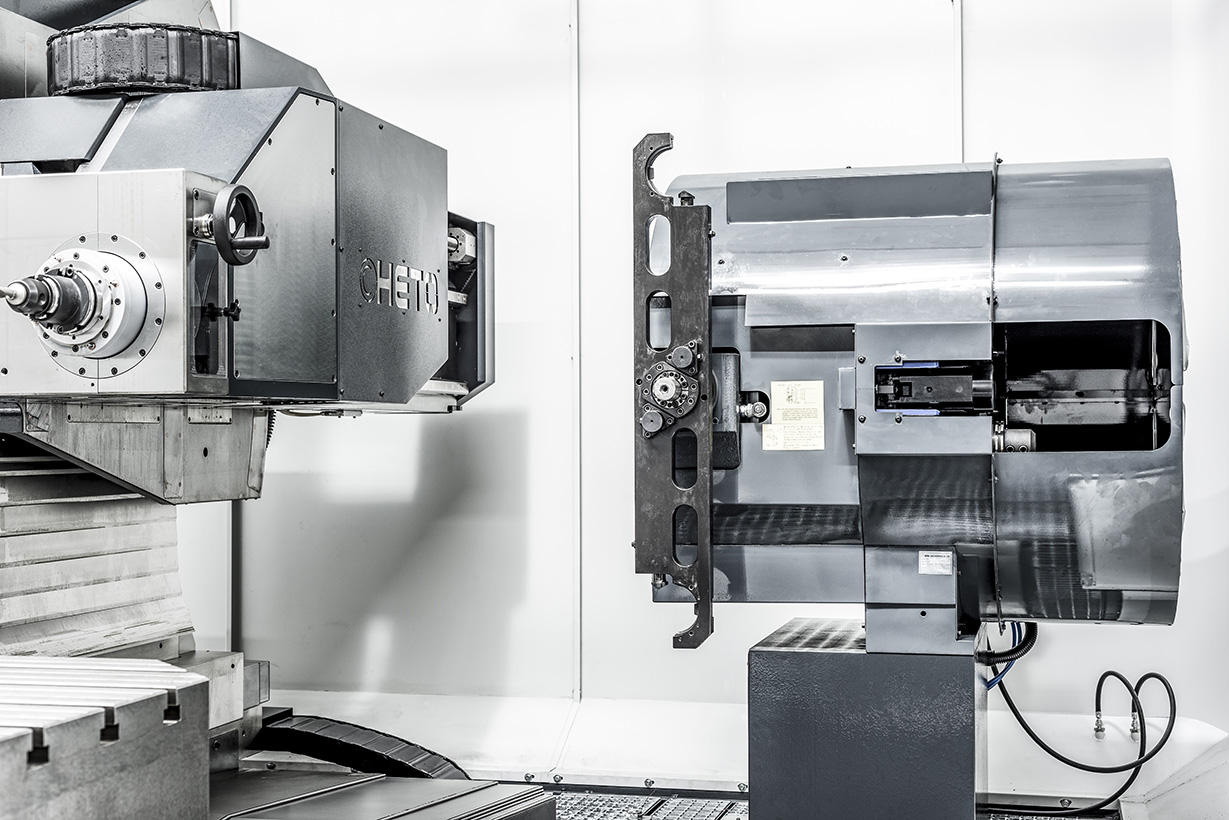

  • ATC für bis zu 120 Werkzeuge (bis 600 mm Länge)
  • ATC Gun Drill für bis zu 5 Werkzeuge
  • WISE-Software-System
  • Tisch mit Nullpunktspannsystem
  • Automatischer Vorhang an der Lade-/Entladetür
  • Spindelgetriebe
  • Y-Achse = 1.500 mm
  • W-Achse = 2.100 mm
  • V-Achse = bis zu 1.900 mm
  • Öl-Mischsammler
  • Elektronischer Messtaster und Laser-Werkzeugvoreinstellsystem
  • Klimaanlage für den Schaltschrank
  • Tauchkühler für Öl/Emulsion
  • i4.0-Konnektivitätspaket
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)
